T3Dサポート担当の長嶋です。
Transmission3D Rev393で追加された機能を紹介します。

Cutter=Hobbed（ホブ切り）を選択しモデル化したギヤの場合、
iSysのCutterタブにラックの断面（歯直角）が表示する機能が追加されました。

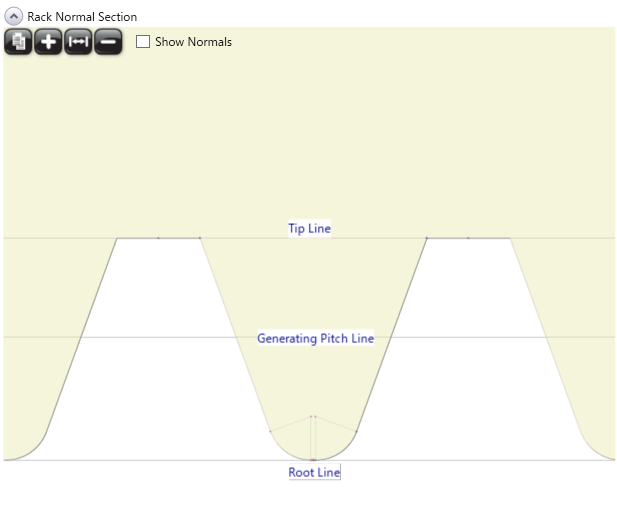

ラック断面の表示例

ラック断面の形状データを出力する機能が追加されました。

Cutter＝Hobbed（ホブ切り）としてギヤモデルを作成後、Generateを実行すると
ラック歯形の断面形状（座標値）をcalyxtmpフォルダに~.hobとして出力できます。

Ex.) SUN_2_1_1.hob
X Y（X,Y座標） NX NY（法線ベクトルのX,Y成分）

ラック断面の形状データをインポートしてギヤモデルを作成する機能が追加されました。

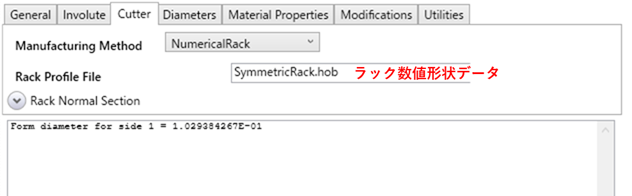

Cutterタブにて、Manufacturing Method=NumericalRackを選択し、
Rack Profile Fileとして、歯直角断面におけるラック歯形（座標値）を収録したファイルを選択します。


ファイルのフォーマットは、上記のcalyxtmpフォルダに出力される~.hobファイルと同じです。
このフォーマットに合わせて、ラック歯形を編集しインポート可能です。

以上

Rev393より、Windows版 Transmission3D のインストール方法が変更されました。
インストーラーを以下の２つに分割しました。

　・T3DDependencies_R393.msi
　・Transmission3D_Rev***_******.msi　（*はバージョン番号とBuild date）


Transmission3D Rev393 のインストール手順

１）弊社ユーザーページから２つのインストーラーをダウンロードする

　　・T3DDependencies_R393.zip
　　・Transmission3D_Rev393_260121.msi

２）古いバージョンの Transmission3D をアンインストールする

３）T3DDependencies_R393.zip を解凍して実行し、インストールする
　　インストール途中でT3Dのインストール先フォルダを指定する

４）Transmission3D_Rev393_260121.msi を実行し、インストールする
　　インストール先は上で指定したフォルダが自動的に指定される


CUDAライブラリのファイルサイズが大きく更新頻度が低いため、
"T3DDepencies_R393.msi" は一度インストールすれば、更新がない限り再インストールは不要です。


Linux版のインストーラーに変更はありません。


以上
