新機能

歯面位置の表示方法としてインボリュート転がり角と半径が利用可(Rev382 23年9月5日以降)

CONTACT、PATTERN、SUBSURFACEで利用できる
例)PATTERNで"GRID"をONに設定し、SURFPARAMTYPE=CALYX, INVOLUTE, CYLINDRICALのいずれかに設定すると、
  図の縦軸が変化する
図の縦軸変更

PATTERN | 出力テキストの縦軸にインボリュート転がり角、半径を指定可 (Rev382 23年9月5日以降)

出力テキストの縦軸変更

CADファイル(STEP形式)からストレートベベルギヤの点群データを作成(Rev379 23年5月8日以降)

CADから歯形作成

SHAFT(の端面、内径面、外径面)と、SUN,RING(の歯先, 端面)の接触を指定可(Rev379 23年5月8日以降)

ギヤとシャフトの接触面

インボリュートギヤの歯幅に勾配を設定 (Rev379 23年5月8日以降)

FrontAngle / BackAngleを設定することで歯幅方向に勾配を設定できる
FrontAngle / BackAngle

PATTERNのテキストファイル出力機能でtape-map形式の座標値を出力(Rev379 23年5月8日以降)

tape-map座標

Bodyごとの要素数・自由度数の出力(Rev377 22年10月27日以降)

Preproc/CheckJacobianを実行すると、ヤコビアンエラーのチェックと同時にBodyごとの要素数・自由度を出力します
要素数、自由度数出力

iSysでRACEの形状と位置をMenu Tree上に表示(Rev377 22年10月27日以降)

iSys使用時にMenu TreeのRACE(NRACE〜)を開くと、RACEの形状・位置・軸の向きが表示されます
RACE形状・位置・軸の向きを確認するのに、RACE設定メニューを開く必要が無くなりました
RACEの形状確認

Tooth Profile(歯形方向)/Lead(歯幅方向)修正量の出力(Rev377 22年10月27日以降)

インボリュート歯形において、歯形修整など形状変更によって生じた理論歯形からの差異をテキストファイルとして出力します
歯形修正量の出力

噛合い周期、周波数をPAIR Menuに表示(Rev376 22年7月21日以降)

モデル作成完了後、回転数を指定した上でGenerateを実行できた場合、回転数と歯数から計算された
噛合い周期:Mesh Periodと噛合い周波数:Mesh frequencyが表示されます
噛合い周期、周波数

計算終了時、面圧コンターを含めたIGLASSファイルの自動作成(Rev374 22年1月30日以降)

計算終了時に面圧コンターを含めた結果ファイルの作成が可能です
ギア形状をCAD形式で出力

Pythonによる結果出力(Rev372 21年11月17日以降)

Transmission3Dの計算結果をプログラミング言語Pythonを使用して抽出し、下図のようなグラフやコンター図を描けます
ギア形状をCAD形式で出力
歯当たり分布                  主応力の時間変化
ギア形状をCAD形式で出力
修正グッドマン線図                ダメージコンター

歯面検査データ Inspection Fileの利用(Rev372 21年11月17日以降)

インボリュート歯形のTOOTH / INSPECTIONFILEのメニューから、下記4種類の歯面検査データ(Inspection File)をロードし、
歯面修正形状としてメッシュ形状に反映します
  • KLINGELNBERG CSV
  • GLEASON XML
  • KLINGELNBERG MKA
  • QUINDOS CSV
ギア形状をCAD形式で出力

NodeSetによるRace結合する節点選択(Rev368 20年12月30日以降)

RACEメニューの Specify NodeSetを使用することで、Raceに結合する節点を選択できます
ギア形状をCAD形式で出力 ギア形状をCAD形式で出力

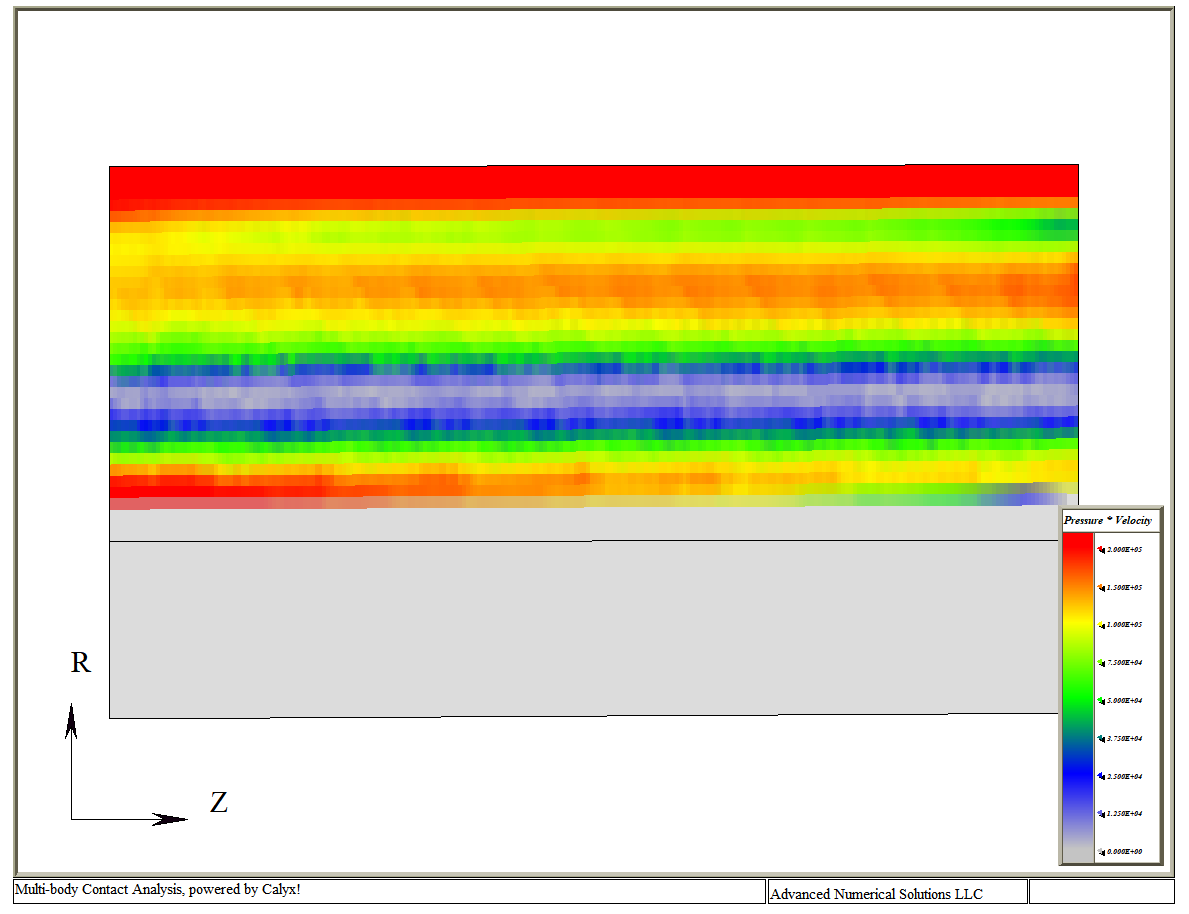

PV(Pressure×Velocity)コンター出力(Rev368 20年12月30日以降)

PV(Pressure×Sliding Velocity)値のコンター出力それぞれの絶対値を掛け合わせた値を出力し、コンター図を描くことができます
ギア形状をCAD形式で出力 ギア形状をCAD形式で出力
Pressure:歯面上にコンターで出力            PV(Pressure×Velocity)コンター出力
Velocity:接触点上にベクトル表示で出力

ギヤ形状のCADファイルへの出力(Rev366 20年8月31日以降)

従来は歯1本の接触面のみ出力できましたが、新機能では全ての歯車形状をSTEP形式で出力できます
CADファイル(.stp形式)へ出力できるギヤの種類
  • SUN(外歯)
  • RING(内歯)
  • BEVEL(ストレートベベルギヤ)
  • HYPOID(.spa .kipファイルから作成したスパイラルベベルギヤ, ハイポイドギヤ)
ギア形状をCAD形式で出力
従来:歯1本の接触面のみ出力          新機能:全ての歯を出力
bevel gear ring gear
ベベルギア(.stpファイル)           リングギア(.stpファイル)

周波数領域データの出力(Rev355 19年9月25日以降)

出力したい周波数帯を指定して周波数領域のデータを.OP2ファイル形式で出力が可能です
ハウジングやキャリア表面の変位、速度、加速度を出力できます
音響解析ソフトウェアCOUSTYXで.OP2ファイルを読み込めばハウジングの音響解析が可能です
周波数領域データの出力
音響解析

.OP2ファイルの出力(Rev355 19年9月25日以降)

解析結果を.OP2ファイル形式で出力します
出力した.OP2ファイルをポストプロセッサで読み込むことでギヤ、キャリヤ、ハウジングなどの構造内部を確認することができます
周波数領域データの出力
